CNC сервомоторлы жіптерді айналдыру машинасы дәлдікті, өнімділікті және жіп сапасын қалай жақсарта алады

Мақаланың қысқаша мазмұны: A CNC сервомоторлы жіптерді айналдыру машинасыдәл, қайталанатын және жіп жасаудың тиімді өнімділігін қажет ететін өндірушілерге арналған.НЕРЕСNRS-25NC/NRS-15NC сериясын қамтамасыз етеді, серво жетекті роликті біліктерді және беру қозғалысын, 30 тоннаға дейін айналдыру қысымын және φ3–φ80 мм жіп диаметрінің диапазонын ұсынады. Бұл мақалада оның жұмыс артықшылықтары, техникалық сипаттамалары, қолданбалары және CNC жіпті илемдеу шешімін таңдау кезінде ескерілетін негізгі факторлар түсіндіріледі.

Мазмұны

• Неліктен CNC Servo технологиясы жіптерді айналдыруда маңызды?
• CNC сервомоторлы жіптерді айналдыру машинасының негізгі ерекшеліктері қандай?
• Негізгі техникалық сипаттамалар қандай?
• Ол қандай қолданбаларды өңдей алады?
• Өндірушілер қандай артықшылықтар күте алады?
• Оң жақ жіпті айналдыру машинасын қалай таңдау керек?
• Неліктен машина конфигурациясы өндіріс үшін маңызды?
• Жиі қойылатын сұрақтар
• Қорытынды

Неліктен CNC Servo технологиясы жіптерді айналдыруда маңызды?

Жіпті прокаттау - бұл материалды кеспей-ақ жіптер жасау үшін қатайтылған штамптар дайындамаға қысым жасайтын суық қалыптау процесі. Дәл бекіткіштерді, біліктерді, бұрандаларды, құртқа қатысты компоненттерді және басқа бұрандалы бөлшектерді шығаратын өндірушілер үшін роликтің қозғалысы мен берілуін дәл бақылау өте маңызды.

CNC сервомоторлы жіптерді айналдыру машинасы роликті біліктерді және беру қозғалысын басқару үшін сервомоторларды пайдалану арқылы бұл процесті жақсартады. NERES спецификацияларына сәйкес, екі роликті білік серво-жетектелген, ал беру білігі де сервобасқаруды пайдаланады. Бұл конфигурация жіп жасау операцияларын талап ету үшін үйлестірілген қозғалыс жүйесін қамтамасыз етеді.

Негізгі механикалық орнатумен салыстырғанда, CNC сервобасқару өндіріс параметрлерін басқаруды және қайталауды жеңілдетеді. Бұл әсіресе өндірушілерге қайталанатын өндіріс партияларында тұрақты өлшемді өнімділікті қажет еткенде өте маңызды.

CNC сервомоторлы жіптерді айналдыру машинасын зерттейтін сатып алушылар үшін дайындама өлшемдері, жіп қадамы, домалау қысымы, шпиндель жылдамдығы, қалып конфигурациясы және қажетті өндіріс әдісі.

CNC сервомоторлы жіптерді айналдыру машинасының негізгі ерекшеліктері қандай?

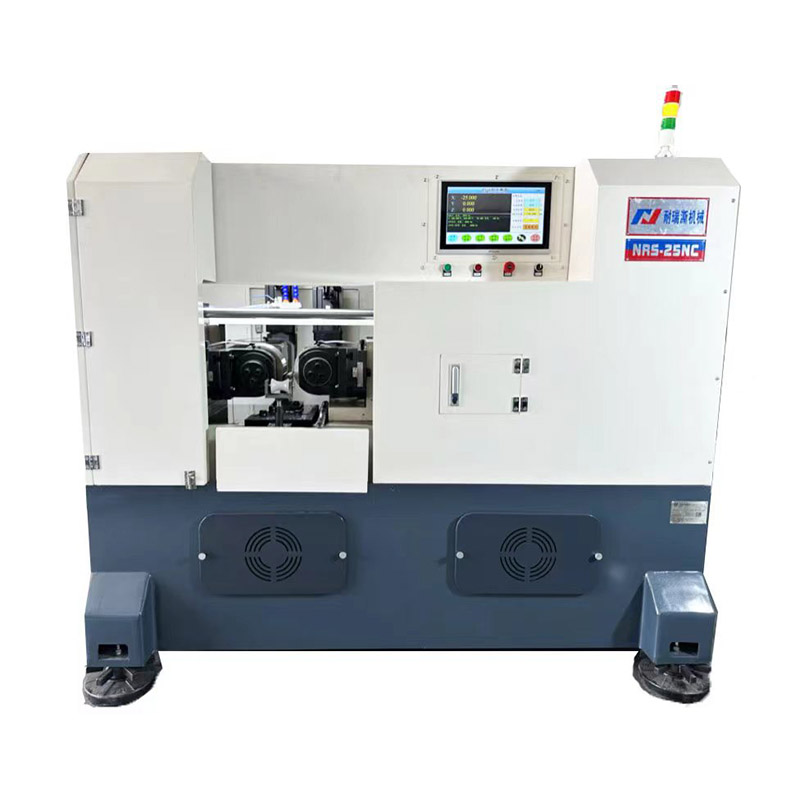

НЕРЕС NRS-25NC/NRS-15NC сериясы серво жетек технологиясын қатты жіп түзетін құрылыммен біріктіреді. Оның дизайны таңдалған илектеу қалыптары мен дайындама сызбасына байланысты жалпы үшбұрышты жіптерді де, мамандандырылған тіс профильдерінің кең спектрін де орналастыруға арналған.

• Сервомотор жетек:Роликтердің біліктері мен беру қозғалысы сервомоторлар арқылы басқарылады.
• Жоғары домалау күші:Прокаттың максималды қысымы 30 тоннаға жетеді.
• Дайындамалардың кең ауқымы:Домалау жіптерінің сыртқы диаметрлері φ3-тен φ80 мм-ге дейін.
• Икемді қадам мүмкіндігі:0,6-дан 8,0 мм-ге дейінгі жіп қадамдары көрсетілген спецификациялар шеңберінде қолдау көрсетіледі.
• Айнымалы шпиндель жылдамдығы:Шпиндельдің айналу жылдамдығын қадамсыз жылдамдықпен реттеу арқылы 10-нан 60 айналымға дейін реттеуге болады.
• Көптеген қалыптастыру мүмкіндіктері:Сызба мен роликтің конфигурациясына байланысты машина құрт тістерді, трапеция тәрізді тістерді, шарикті бұрандалармен байланысты профильдерді, ілмектерді және домалақ ойықтарды өңдей алады.

Бұл комбинация машинаны бір стандартты жіп геометриясымен шектелген жабдықты емес, икемді платформаны іздейтін өндірушілер үшін қолайлы етеді.

Негізгі техникалық сипаттамалар қандай?

Техникалық сипаттамалар машинаның белгілі бір өндірістік желіге жарамдылығын бағалау кезінде маңызды болып табылады. Келесі кестеде NERES CNC сервомотор үлгісінің жарияланған техникалық сипаттамалары жинақталған.

Жиі қолданылатын 55° және 60° үшбұрышты жіптерді домалау үшін жарияланған спецификация диаметрі φ80 мм-ге дейінгі дайындамаларды көрсетеді, максималды қадамы 8,0 мм және максималды ұзындығы 150 мм. Тікелей беріліс илемі жиі қолданылатын 55° және 60° үшбұрышты 8,0 мм-ге дейінгі қадамы бар жіптер үшін де қол жетімді.

Ол қандай қолданбаларды өңдей алады?

Сервомен басқарылатын жіптерді илемдеудің негізгі артықшылықтарының бірі оның тиісті қалыптарды таңдау және машина конфигурациясы арқылы әртүрлі қалыптау талаптарын қолдау мүмкіндігі болып табылады.

Әдеттегі өңдеу мүмкіндіктеріне мыналар жатады:

• 55° және 60° үшбұрышты жіптер
• Құрт тіс профильдері
• Трапеция тәрізді тіс профильдері
• Шарлы бұрандамен байланысты илемдеу қолданбалары
• Бұрғылау операциялары
• Домалау ойықтары
• Инженерлік сызбаларға негізделген басқа теңшелген тіс пішіндері

Нақты өңдеу мүмкіндігі әрқашан дайындаманың сызбасына, материалға, қажетті жіп профиліне, қалып дизайнына, диаметріне, қадамына және өндіру әдісіне қатысты расталуы керек. Бұл стандартты жіп өлшемдері қолданылмауы мүмкін арнайы компоненттер үшін өте маңызды.

Өндірушілер қандай артықшылықтар күте алады?

1. Басқарылатын қозғалыс

Серво басқарылатын роликті біліктер үйлесімді қозғалысты басқаруды қамтамасыз етеді. Бұл өндірушілерге ұқсас құрамдастардың топтамаларын шығарған кезде қайталанатын өңдеу шарттарын орнатуға көмектеседі.

2. Икемді өндіріс параметрлері

Қадамсыз реттелуі бар шпиндельдің айналу жиілігінің диапазоны 10–60 RPM дайындамаға және қалыптау талаптарына сәйкес өндіріс параметрлерін реттеуге мүмкіндік береді.

3. Жоғары қалыптау сыйымдылығы

Максималды домалау қысымы 30 тонна болатын машина суықта қалыптау талаптарын орындауға арналған. Домалау күші мен серво-бақыланатын қозғалыстың үйлесімі сәйкес өлшемдегі бұрандалы бөлшектердің тұрақты өндірісі үшін негіз болып табылады.

4. Бірнеше өңдеу опциялары

Өндірушілер тіс қалыптастыру операциясының әрбір түрі үшін міндетті түрде бөлек жабдықты қажет етпейді. Сәйкес роликтер және инженерлік валидация арқылы бір платформа әртүрлі профильдерді, соның ішінде жіптерді, бұрауларды және домалақ ойықтарды қолдай алады.

5. Өнеркәсіптік өндіріске жарамды

Машинаның елеулі құрылысы, 11 кВт роликті жетегі, 5,5 кВт беру қозғалтқышы жүйесі және шамамен 2100 × 1600 × 2100 мм ізі оны жабдықтың тұрақтылығы мен қайталануы маңызды болып табылатын өнеркәсіптік өндіріс орталарына қолайлы етеді.

Оң жақ жіпті айналдыру машинасын қалай таңдау керек?

Тек максималды қысымға немесе қозғалтқыш қуатына негізделген машинаны таңдау жарамсыз конфигурацияға әкелуі мүмкін. Неғұрлым сенімді сатып алу процесі құрамдас бөліктерге қойылатын нақты талаптардан басталады.

1. Дайындаманың диаметрін анықтаңыз:Өндіріске қажетті ең аз және максималды бос диаметрді растаңыз.
2. Жіп қадамын растаңыз:Қажетті қадамды құрылғының қолдау көрсететін ауқымымен салыстырыңыз.
3. Домалау әдісін анықтаңыз:Жеткізу немесе беріліс арқылы илемдеу орынды ма, соны шешіңіз.
4. Жіптің геометриясын тексеріңіз:Стандартты үшбұрышты жіптер мен мамандандырылған профильдер әртүрлі қалыптарды және конфигурацияларды қажет етуі мүмкін.
5. Өндіріс көлемін бағалау:Жоғары көлемді өндіріс CNC басқаруынан және автоматтандырылған азықтандыру интеграциясынан көбірек пайда алуы мүмкін.
6. Машинаның өлшемдерін қарап шығыңыз:Машина, оператордың қол жеткізуі, материалды өңдеу және техникалық қызмет көрсету үшін жеткілікті шеберхана кеңістігін қамтамасыз етіңіз.
7. Сызбаны өндірушімен талқылаңыз:Стандартты емес компоненттер үшін сатып алу алдында техникалық растау конфигурация тәуекелдерін азайтады.

НЕРЕС өзін Қытайдағы жіптерді илемдейтін машиналарды, жіптерді илемдейтін қалыптарды, жіптерді және тиісті жабдықты өндіруші және жеткізуші ретінде көрсетеді. Оның өнім портфолиосында сонымен қатар автоматты CNC жіптерді илемдейтін станоктар және басқа да жіп құрастыру шешімдері бар.

Неліктен машина конфигурациясы өндіріс үшін маңызды?

Жіпті айналдыру өнімділігі машинаның өзінен гөрі көп нәрсеге байланысты. Станок, илемдеу қалыптары, дайындама материалы, дайындама диаметрі, майлау, жіп геометриясы және өңдеу параметрлері арасындағы байланыс соңғы нәтижені анықтайды.

Мысалы, кәдімгі үшбұрышты жіптен мамандандырылған тіс профиліне ауысқан кезде бір машина әртүрлі ролик конструкцияларын қажет етуі мүмкін. Сол сияқты дайындама материалын немесе жіп қадамын өзгерту параметрді реттеуді қажет етуі мүмкін.

Сондықтан кәсіби жеткізуші соңғы конфигурацияны ұсынбас бұрын құрамдас сызбаны бағалауы керек. Инженерлік-бағдарланған бұл тәсіл әсіресе Қытай зауытынан арнайы жіптерді илемдеу машиналарын сатып алушылар үшін пайдалы.

НЕРЕС оның CNC жіптерді илемдеу шешімдерін тұтынушы талаптарына сәйкес реттеуге болатынын және қолайлы жабдықты таңдауға техникалық қолдау көрсететінін айтады.

Жиі қойылатын сұрақтар

CNC сервомоторлы жіптерді айналдыру машинасы дегеніміз не?

Бұл роликті біліктер мен беру қозғалысын басқару үшін сервомоторларды пайдаланатын CNC басқарылатын жіп құрастыру машинасы. NERES NRS-25NC/NRS-15NC сериясы шығыршық конфигурациясына байланысты жіптерді илемдеуге және бұрау және илемдеу ойықтары сияқты басқа қалыптау операцияларына арналған.

НЕРЕС машинасы жіптің қандай диаметрін өңдей алады?

Жарияланған спецификацияда φ3–φ80 мм сыртқы диаметр диапазоны, 0,6–8,0 мм домалақ жіп қадамының диапазоны көрсетілген.

Домалаудың максималды қысымы қандай?

Прокаттың максималды берілген қысымы 30 тоннаны құрайды. Өңдеудің нақты жағдайлары дайындамаға, материалға, жіп геометриясына және илектеу қалыптарына сәйкес бағалануы керек.

Бұл машина арнайы тіс профильдерін өңдей ала ма?

Иә. Өндірушінің айтуы бойынша, дайындама сызбасынан қажетті конфигурация анықталған кезде машина құрт тістерді, трапеция тәрізді тістерді, шарикті бұрандамен байланысты профильдерді, ілмектерді, домалақ ойықтарды және басқа тіс пішіндерін өңдей алады.

Баға ұсынысын сұраған кезде нені ұсынуым керек?

Нақты ұсыныс алу үшін сатып алушылар дайындаманың сызбасын, материалды, дайындама диаметрін, дайын жіп диаметрін, қадамын, жіп ұзындығын, қажетті өндіріс көлемін және қолайлы илемдеу әдісін ұсынуы керек. Бұл мәліметтер жеткізушіге машина конфигурациясын және қолайлы илемдеуіштерді дәлірек бағалауға мүмкіндік береді.

Қорытынды

CNC сервомоторлы жіптерді айналдыру машинасы бақыланатын қалыптауды, қайталанатын өңдеуді, икемді жіптерді өндіруді және өнеркәсіптік дәрежедегі илемдеу қабілетін іздейтін өндірушілер үшін құнды инвестиция болуы мүмкін. NERES NRS-25NC/NRS-15NC сериясы φ3–φ80 мм домалақ жіп диаметрлерін, 0,6–8,0 мм қадамдарды, қадамсыз 10–60 айналым/мин шпиндель жылдамдығын және 30 тоннаға дейінгі домалау қысымын қолдайды.

Егер сіз станокты стандартты жіптерге, арнайы тіс профильдеріне, ілгектерге немесе басқа да дәл қалыптау талаптарына бағалап жатсаңыз, ең жақсы әдіс машина конфигурациясын нақты құрамдас сызбаларыңызға және өндіріс мақсаттарына сәйкестендіру болып табылады.Бізбен хабарласыңыНЕРЕС фирмасының сәйкес CNC сервомоторлы жіптерді айналдыру машинасының шешімін талқылау үшін дайындаманың техникалық сипаттамаларымен және өндіріс талаптарымен.
