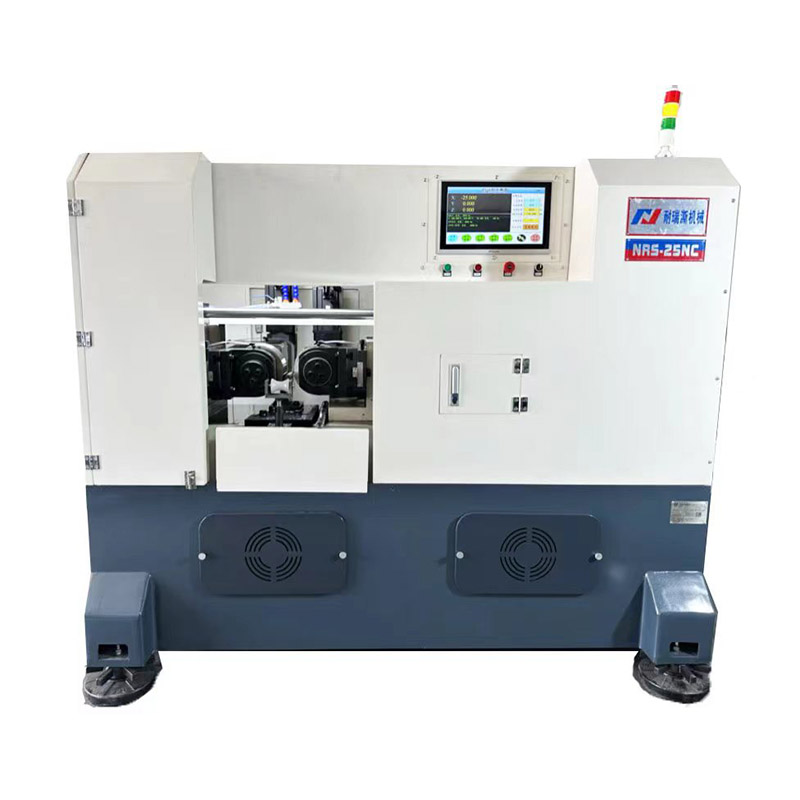

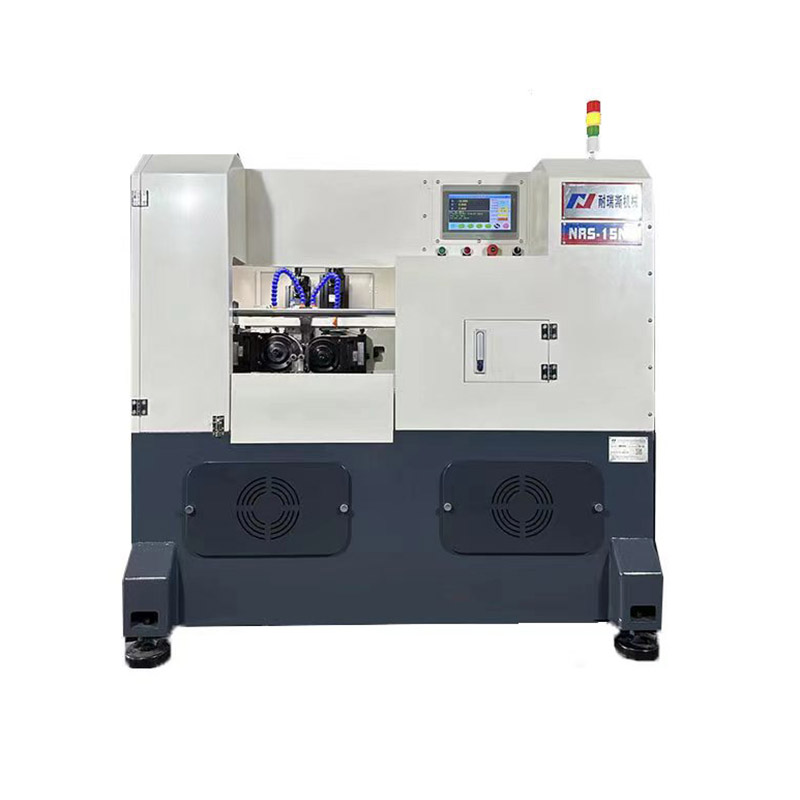

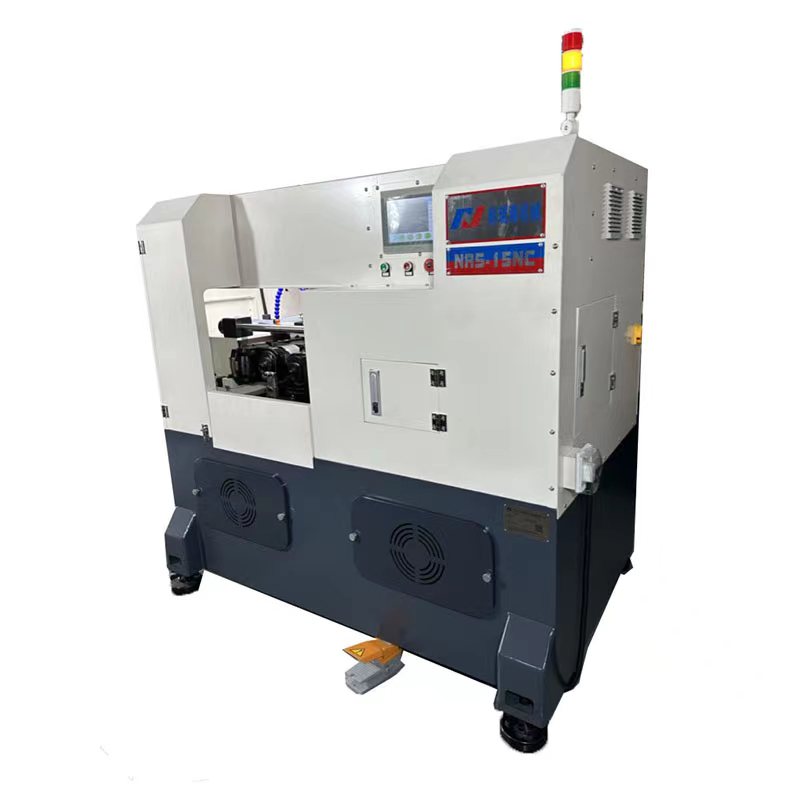

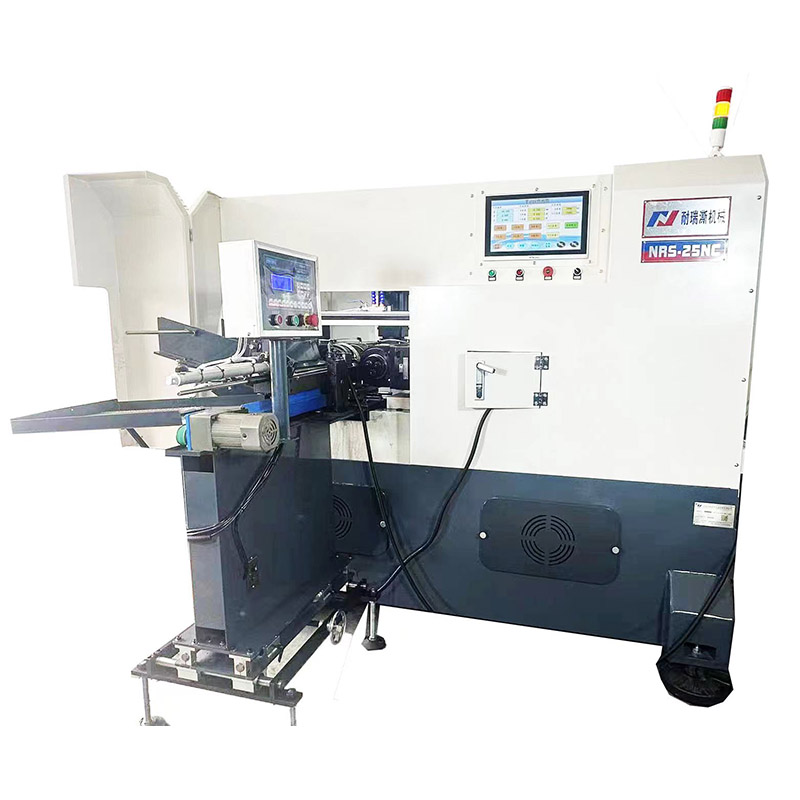

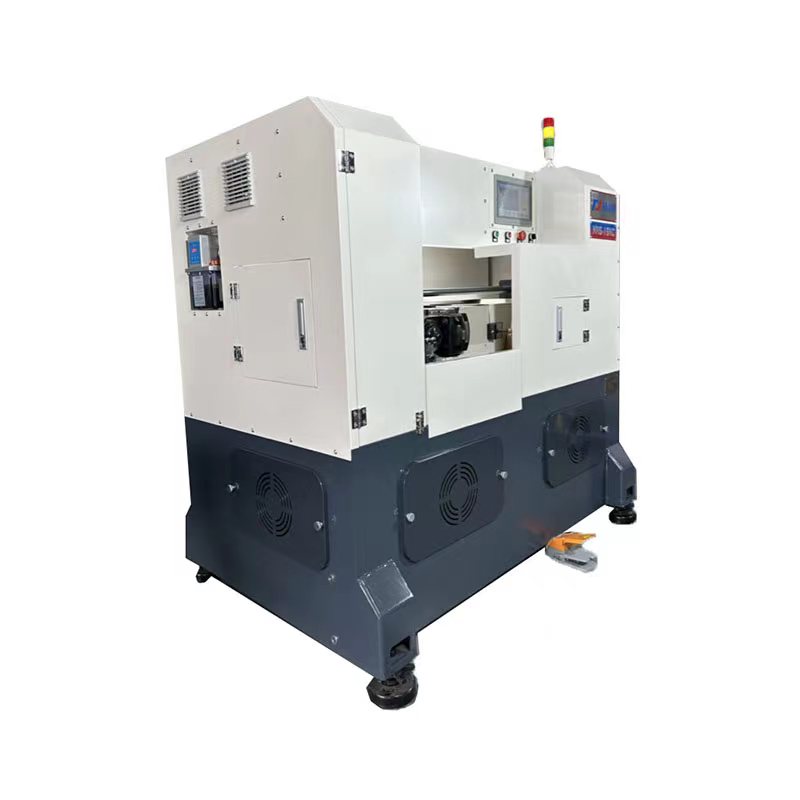

CNC Servo-Motor Thround жылжымалы машинасы

CNC Servo-Motor Thround жылжымалы машинасы

I, осы CNC жіптер жылжу машинасының негізгі мүмкіндіктері:

   A. Үлгі коды - бұл Motor Drive, максималды шығу 30 тон.

  B. Келесі жұмыс орындарын ролик түріне сәйкес жасауға болады:

   1

       Диаметрі ≤φ80mm, Pitch≤ 8.0MM, максималды ұзындығы - 150 мм

  2

C. Құрылымдық ерекшеліктері: екі роликті білікке сервоксоторлар басқарады, ал жемдік білікті серво қозғалтқыштары итереді

     Моншақты ағынды жемге беру.

D. Бұл жылжымалы машина сонымен қатар тістердің әртүрлі өнімдерін өңдей алады, мысалы, құрт тістері, трапеция тістері, доп

   Бұранданы, жылжыту, тоқырау, жылжымалы ойық және т.б. сызу бетіне сәйкес анықталуы керек.

II, техникалық сипаттамалар:

 1.. Диомердің сыртқы диаметрі: φ3 ~ φ80mm

 2. Жылдамдық жіп алаңы: 0,6 ~ 8,0 мм

 3. Шпиндель жылдамдығы: 10 ~ 60RPR (STEPLESS жылдамдығын реттеу)

 4

 5. Шпиндель сыртқы диаметрі: φ75mm (H7)

 6. Сым ролигінің ені мен ұзындығы: ең ұзақ уақыт пайдаланылуы мүмкін

 - Жалпы ортақ сипаттамалар - 35, 40, 50, 60, 60, 100 мм

  7. Екі шпиндельдің арасындағы максималды қашықтық: 280 мм

 8. Екі шпиндельдің арасындағы ең аз қашықтық: 180 мм

 9. Максималды жылжымалы қысым: 30От

 10. Роликтің ат күші: 11 кВт

 11. Азық-түлік пропульсивті ат күші: 5.5 кВт

 12. Жерден роликке дейінгі биіктігі: 1050 мм

 13. Еденнің ауданы: 2100LMM * 1600WMM * 2100 сағат

 14. Таза салмағы: 3200 кг; Жалпы салмағы: 3000 кг
